MORSE DI PRECISIONE
TECNOLOGIA DI SERRAGGIO MODULARE E AUTOMAZIONE
La nostra gamma di prodotti comprende morse di precisione meccaniche, pneumatiche e idrauliche. Per trovare una soluzione a tutti i vostri problemi di serraggio, oltre alla nostra gamma di prodotti standard, offriamo anche soluzioni personalizzate per un’ampia gamma di applicazioni.

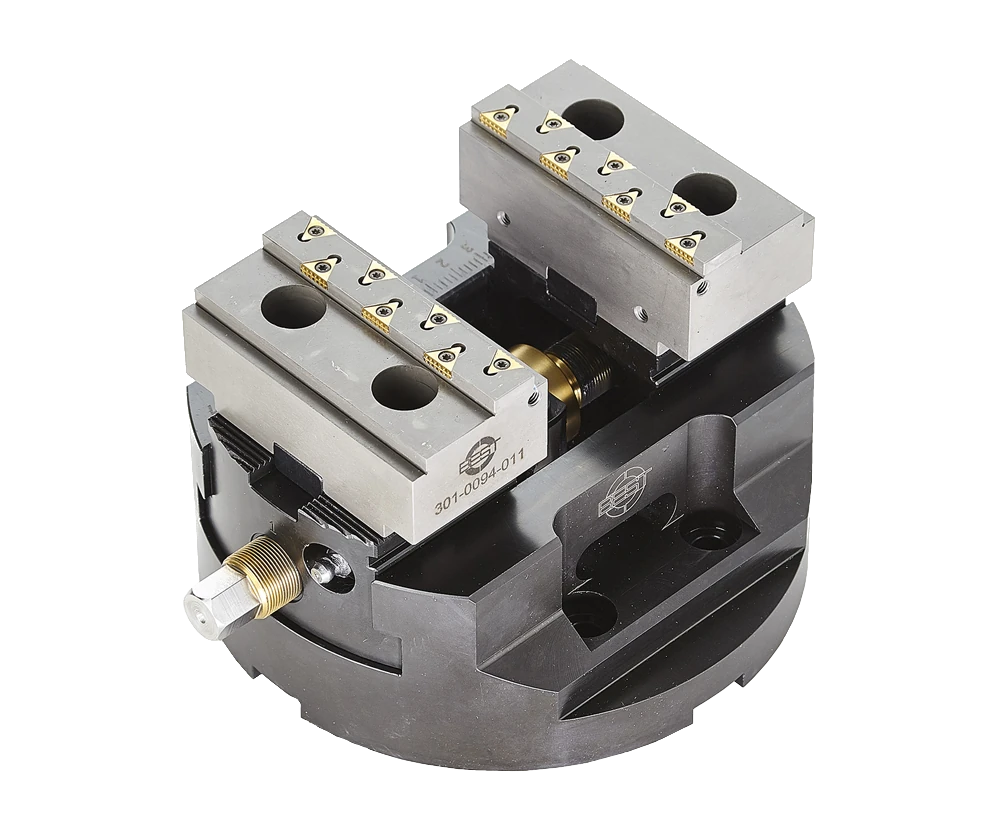

MORSE MECCANICHE

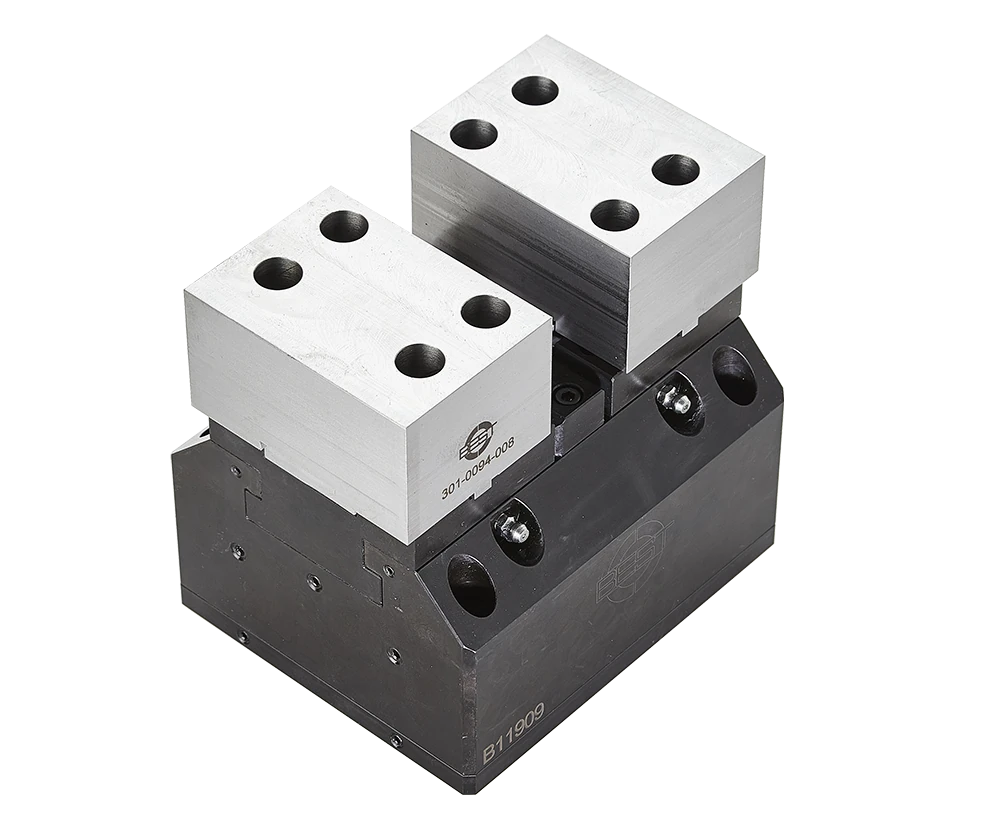

MORSE PNEUMATICHE

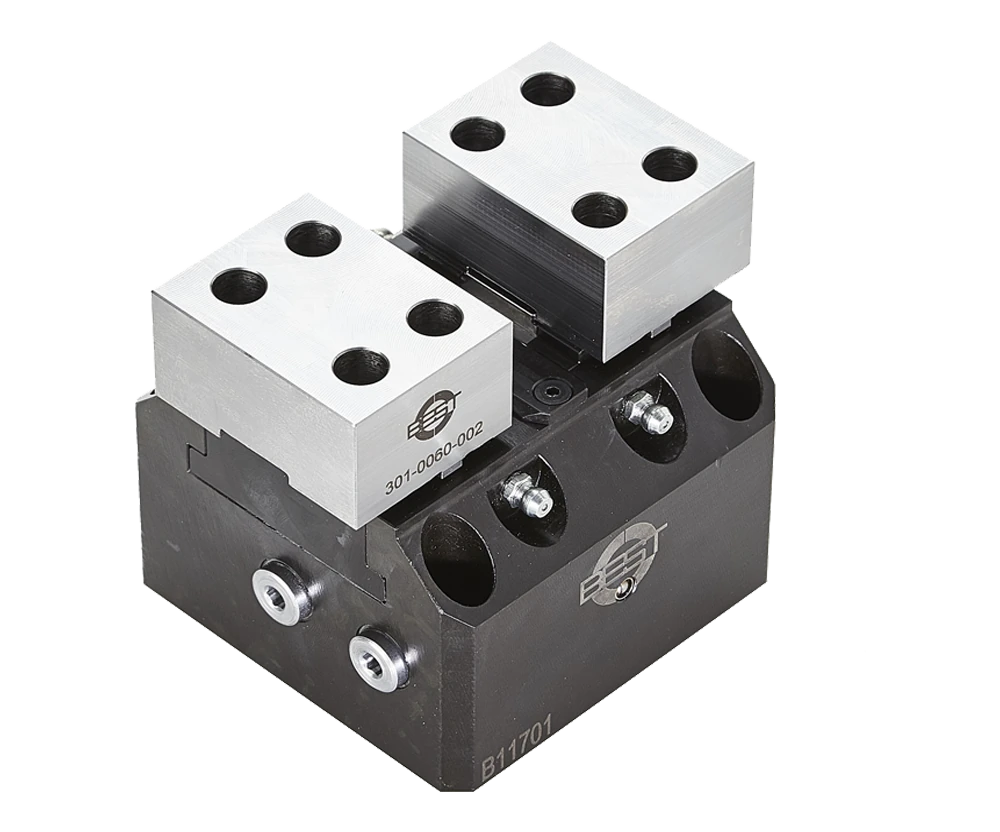

MORSE IDRAULICHE
Ogni morsa può essere dotata di differenti modelli di griffe, in modo da personalizzare al massimo l’applicazione.
Di seguito potete scaricare la parte di catalogo relativa alle griffe
Download Catalogo .PDF
GALLERY FOTOGRAFICA
Di seguito riportiamo alcuni esempi pratici di applicazioni dei nostri sistemi di serraggio pezzo.
Le nostre morse sono perfettamente adattabili a sistemi zero-point di altri costruttori.
ESEMPIO N°1
Applicazione di n°3 morse mod. BSM-140 con griffe sagomate, montate su una piastra LANG Zero-point.
Il dispositivo specifico del cliente è bloccato su una testa Schunk zero-point.
ESEMPIO N°2
Esempio applicativo di una morsa mod. BSMG-140 con griffe a gradini.
Il pezzo bloccato è posizionato su basi parallele e la posizione è definita da un blocco laterale.
ESEMPIO N°3
Morsa pneumatica mod. BSP-64 con sistema di bloccaggio pezzo speciale, progettato appositamente per bloccare, in questo caso, una chiave.
ESEMPIO N°4
Bloccaggio di una cella robotica modulare di Vischer & Bolli. Nell’immagine si può vedere una piastra intermedia quadrupla con applicate delle morse idrauliche mod. BSH-160.
Le morse vengono posizionate dal robot insieme ai pezzi da lavorare.
Grazie al controllo pneumatico della sede pezzo, è possibile controllare il corretto posizionamento dei particolari da lavorare.
ESEMPIO N°5
Morsa pneumatica BSPD-170 con griffe specifiche per il componente in lavorazione.
Qui viene bloccato un pezzo grezzo di ghisa con un‘elevata tolleranza di forma.
Le griffe hanno inserti di presa e una ganascia si muove verso il pezzo da lavorare.
ESEMPIO N°6
Esempio di applicazione di 4 morse idrauliche BSH-100-KB. Questa tipologia di morsa utilizza delle griffe a scatto, che possono essere sostituite anche da un robot, senza necessità di personale. Nell’immagine, le morse sono installate su una tavola basculante di un centro di lavoro a 5 assi.
ESEMPIO N°7
In questa immagine vediamo delle morse idrauliche BSH-290 utilizzate per il bloccaggio di un tubo molto lungo. La morsa e le griffe sono state sviluppate per soddisfare le esigenze individuali del cliente, è appunto stata richiesta una corsa più lunga possibile.
Con la morsa BSH-290, è possibile avere una corsa di 15mm per griffa.
ESEMPIO N°8
Applicazione di una morsa meccanica mod. BSM-500 installata su un rialzo, per una migliore accessibilità durante la lavorazione su un centro di lavoro a 5 assi.
